Chức năng chính của biến tần quang điện là chuyển đổi dòng điện một chiều được tạo ra bởi tấm pin mặt trời thành dòng điện xoay chiều được sử dụng bởi các thiết bị gia dụng. Biến tần quang điện được chia thành hai loại: biến tần hòa lưới và biến tần độc lập, công suất cao và chi phí thấp.

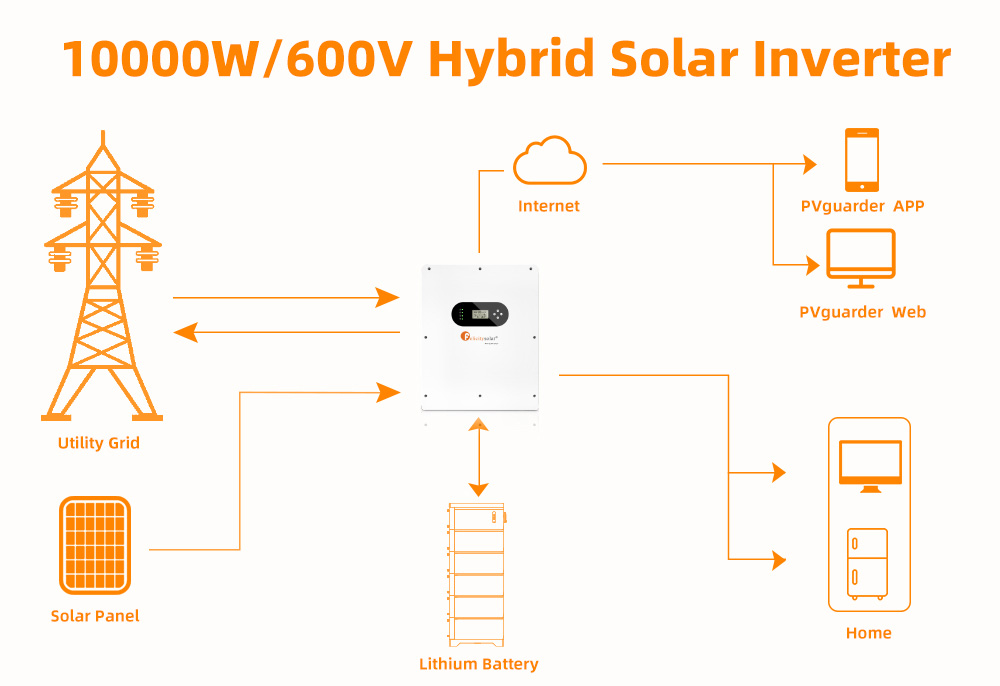

Sự khác biệt lớn nhất của biến tần hòa lưới là nó không lưu trữ pin (tất nhiên, nó cũng có thể được sử dụng với pin lưu trữ năng lượng cho điện giá cao) và dòng điện một chiều được tạo ra từ tấm pin mặt trời được chuyển đổi trực tiếp thành dòng điện xoay chiều thông qua biến tần và được kết nối trực tiếp với lưới điện công cộng. , nhưng có một số ngưỡng nhất định, đó là, nó phải tuân thủ các quy định và chính sách có liên quan của lưới điện địa phương, nếu không thì không thể cung cấp kết nối lưới điện. Và chúng tôi có Quy định lưới điện: VDE-AR-N 4105; G99/1; EN50549-1; CEI 0-21; AS 4777.2; NRS 097-2-1; Quy định an toàn: IEC 62109-1/2; IEC62040-1.

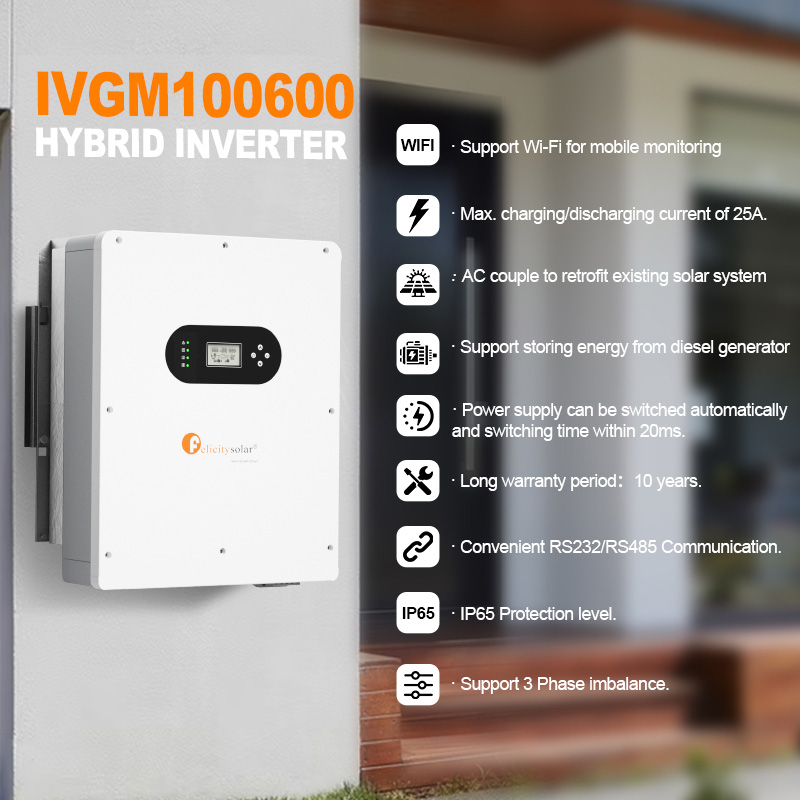

Ưu điểm của sản phẩm:

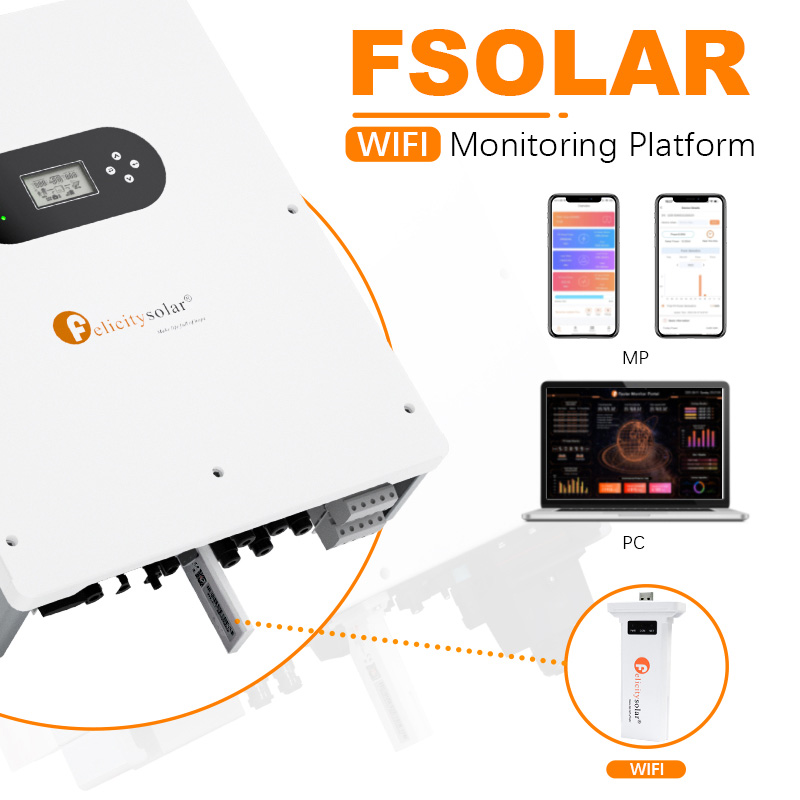

· Hỗ trợ Wi-Fi để giám sát di động.
· Dòng sạc/xả tối đa 25A.
· Cặp AC để cải tạo hệ thống năng lượng mặt trời hiện có.
· Hỗ trợ lưu trữ năng lượng từ máy phát điện diesel.
· Nguồn điện có thể tự động chuyển đổi và thời gian chuyển đổi trong vòng 20ms.
· Thời gian bảo hành dài: 10 năm.
· Giao tiếp RS232/RS485 thuận tiện.
· Cấp độ bảo vệ IP65.
· Hỗ trợ mất cân bằng 3 pha.
Bảng dữ liệu
VDE-AR-N 4105; G99/1; EN50549-1; CEI 0-21; NHƯ 4777.2; NRS 097-2-1;
Tiêu chuẩn IEC 62109-1/2; IEC62040-1.
Người mẫu
IVGM100600
Dữ liệu đầu vào pin
Phạm vi điện áp pin
180V
~ 5
80V
Dòng điện sạc và xả tối đa
25A
Công suất sạc và xả tối đa
10000W
Loại pin
Li-Ion
/
Chì-axit
Dữ liệu đầu vào DC
(
Phía PV
）
Công suất PV tối đa được khuyến nghị
13000W
Điện áp PV tối đa
900V
Điện áp khởi động
160V
Phạm vi điện áp PV
160V~900V
Phạm vi điện áp MPPT
200V~850V
Dải điện áp MPPT cho tải đầy đủ
450V~850V
Điện áp danh định
720V
Dòng điện đầu vào tối đa
15A
/
1
5A
Dòng điện ngắn mạch tối đa
18A
/
18A
Số lượng trình theo dõi MPP/chuỗi trên mỗi trình theo dõi MPP
2/1
Dữ liệu lưới
Điện áp đầu vào danh nghĩa
230Vac/400
Máy hút bụi
Phạm vi điện áp đầu vào
184~ 264. 5 Vac
*
Tần số lưới danh nghĩa
50/60Hz
*
Dòng điện đầu vào tối đa
30A
Dòng điện sạc tối đa
25A
Công suất đầu ra AC tối đa
10000W
Dòng điện định mức đầu ra AC
20A
Dòng điện đầu ra tối đa
18A
Dòng AC liên tục tối đa đi qua
30A
Hệ số công suất
>
0
.
99
Hệ số công suất dịch chuyển
0,8 dẫn đầu
···0.8 chậm
THDI
<3%
Dữ liệu đầu ra AC (Sao lưu)
Công suất đầu ra định mức
10000VA
/
10000W
Dòng điện đầu ra tối đa
30A
Điện áp đầu ra AC định mức
230Vac
Tần số đầu ra AC định mức
50
/
60Hz
Hiệu quả
Hiệu suất tối đa
97,60%
Hiệu quả Euro
97,00%
Hiệu suất MPPT
99,90%
Dữ liệu chung
Phạm vi nhiệt độ hoạt động
- 25°C
~
60°C,
>
Giảm tải 45°C
Mức độ bảo vệ
IP65
Độ ẩm tương đối
100%
Khái niệm làm mát
Thiên nhiên
Độ cao
2000m
Giao tiếp
RS232
/
RS485
Giao tiếp BMS
CÓ THỂ
/
RS485
Mô-đun giám sát
WiFi
/
GPRS
Trưng bày
LCD+LED
Phong cách cài đặt
Treo tường
Bảo hành
10 năm
Quy định lưới điện
Quy định an toàn
EMC
EN6 10 00-6-1
.
EN61000-6-3
Khối lượng tịnh (KG)
36,2kg
Tổng trọng lượng (KG)
41,5kg

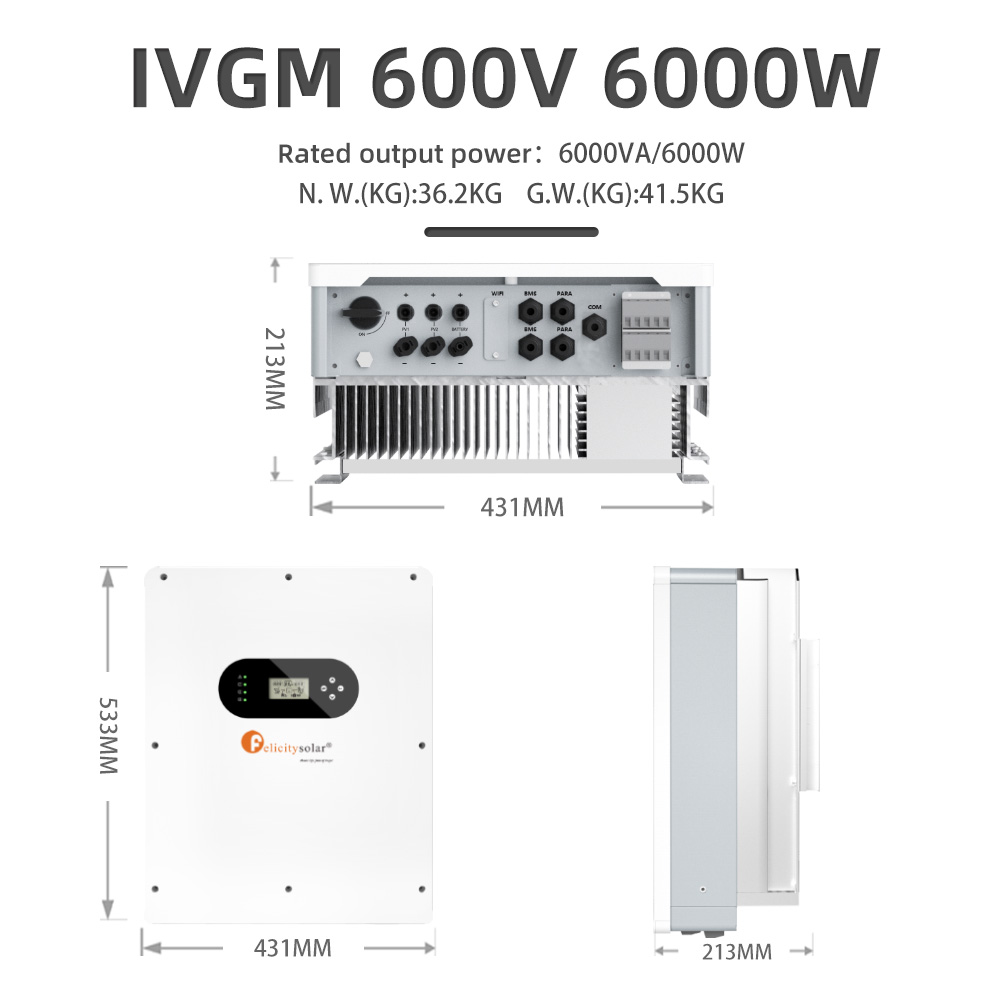

Kích thước sản phẩm (MM)
533
*
431
*
213
Kích thước gói hàng (MM)
635
*
533
*
321

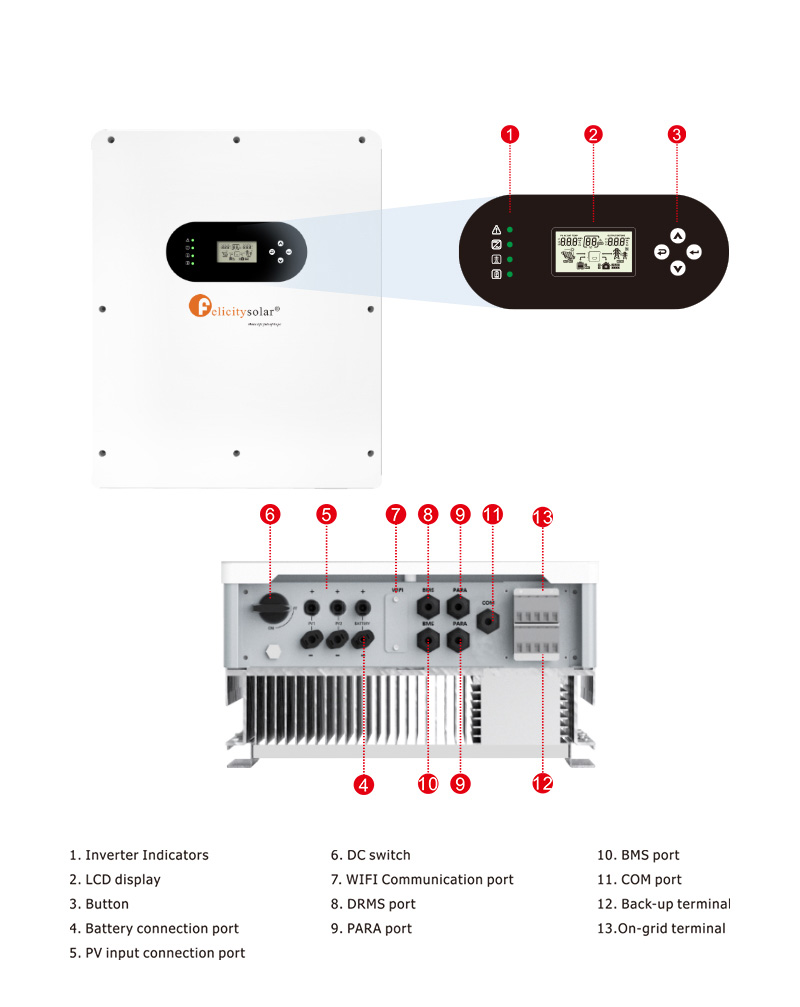

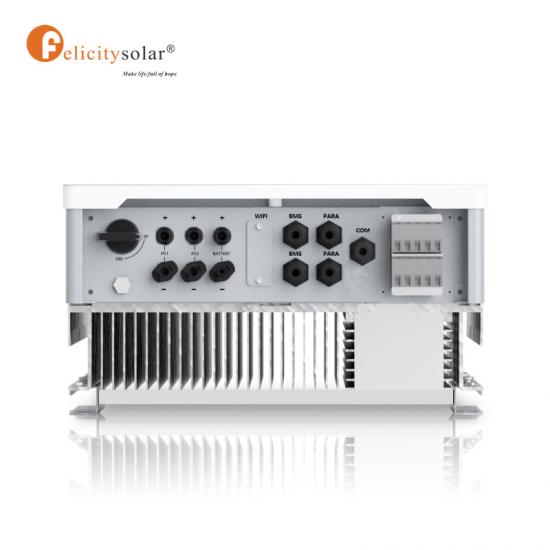

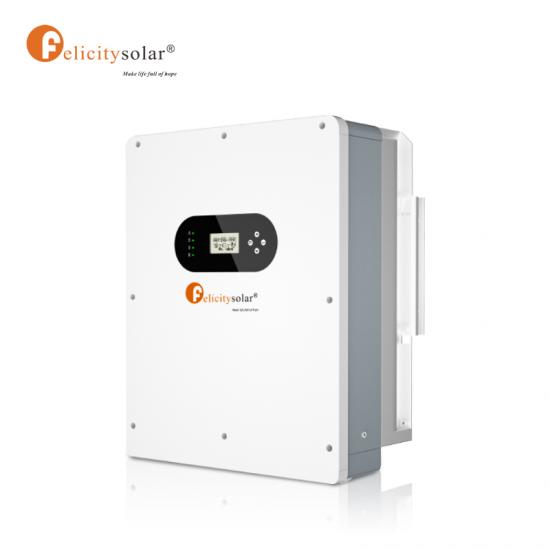

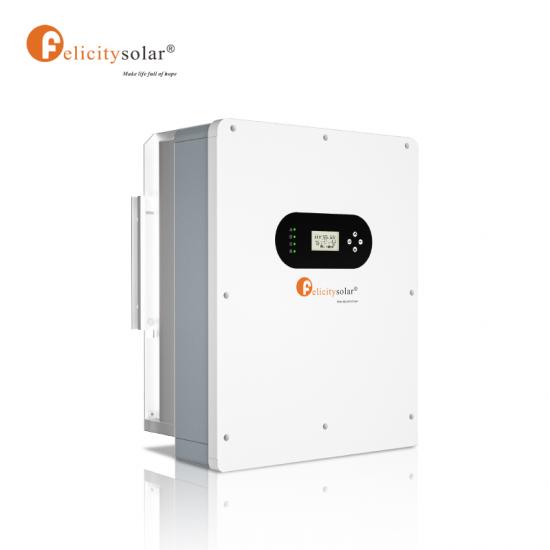

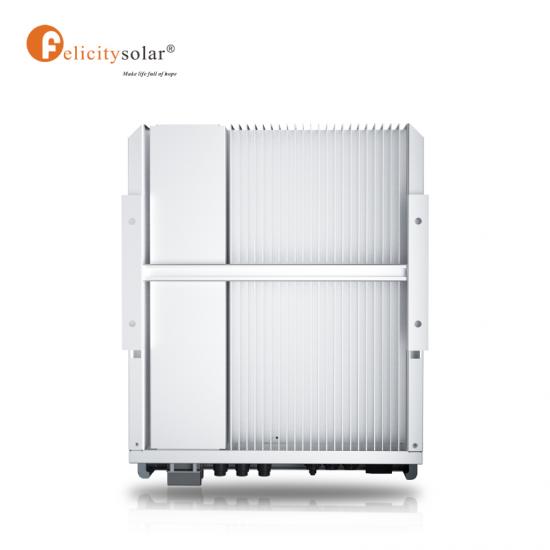

Chi tiết sản phẩm
Yêu cầu báo giá
1. Làm thế nào để chọn biến tần phù hợp?
Nếu tải của bạn là tải điện trở, chẳng hạn như bóng đèn, bạn có thể chọn biến tần sóng biến đổi. Tuy nhiên, nếu tải là tải cảm ứng và tải điện dung, chúng tôi khuyên bạn nên sử dụng biến tần sóng sin chuẩn.
2. Làm thế nào để chọn kích thước của biến tần?
Nhu cầu điện của các loại tải khác nhau là khác nhau. Bạn có thể xem giá trị công suất tải để xác định công suất của bộ biến tần.
3. Làm thế nào để tính toán tải giờ làm việc yêu cầu cấu hình kích thước pin?
Chúng ta thường có một công thức để tính toán, nhưng nó không chính xác 100%, vì còn phụ thuộc vào tình trạng của pin, pin cũ có một số hao hụt, vì vậy đây chỉ là giá trị tham khảo:
Giờ làm việc = dung lượng pin * điện áp pin * 0,8/công suất tải (H= AH*V*0,8/W)
