2. HVC-BCU là bộ điều khiển của toàn bộ hệ thống, do đó mỗi hệ thống phải có một HVC-BCU;
3. Hệ thống của chúng tôi bao gồm ít nhất 1 HVC-BMU + 1 HVC-BCU và tối đa 5 HVC-BMU + 1
HVC-BCU.
Batte Thông số kỹ thuật mô-đun ry
Thông số kỹ thuật cho HVC-BMU | |
Mô-đun pin | HVC-BMU |
Tổng năng lượng [Kwh] | 5.12 |
Điện áp danh định [V] | 102,4 |
Điện áp sạc tối đa [V] | 115,2 |
Điện áp xả tối thiểu [V] | 96 |
Dòng điện sạc tối đa [A] | 30 |
Dòng điện xả tối đa [A] | 30 |
Giao tiếp | CAN, RS485 |
Xếp hạng bảo vệ vỏ bọc | IP65 |
Phạm vi nhiệt độ làm việc [℃] | -10 ~ 50 |
Vòng đời | >6000 Chu kỳ @ 80% DOD/25℃ |
Khối lượng tịnh (KG) | 51 |
Tổng trọng lượng (KG) | 54 |
Kích thước sản phẩm (MM) | 600*370*210 |
Kích thước gói hàng (MM) | 712*482*328 |
Thông số kỹ thuật cho HVC-BCU
Số hiệu mẫu
HVC-BCU
Phạm vi điện áp hoạt động (v)
80-576
Dòng điện sạc/xả tối đa (A)
30
Độ chính xác đo điện áp tổng
±1,0%FSR
Giao tiếp
CAN, RS485
Phạm vi Soc khả dụng
10%~100%
Hiệu suất sạc/xả (%)
>98
Phạm vi nhiệt độ làm việc [℃]
-10 ~ 50
Xếp hạng bảo vệ vỏ bọc
IP65
Khối lượng tịnh (KG)
12
Tổng trọng lượng (KG)
24,5
Kích thước sản phẩm (MM)
600*370*200
Kích thước gói hàng (MM)
712*482*403

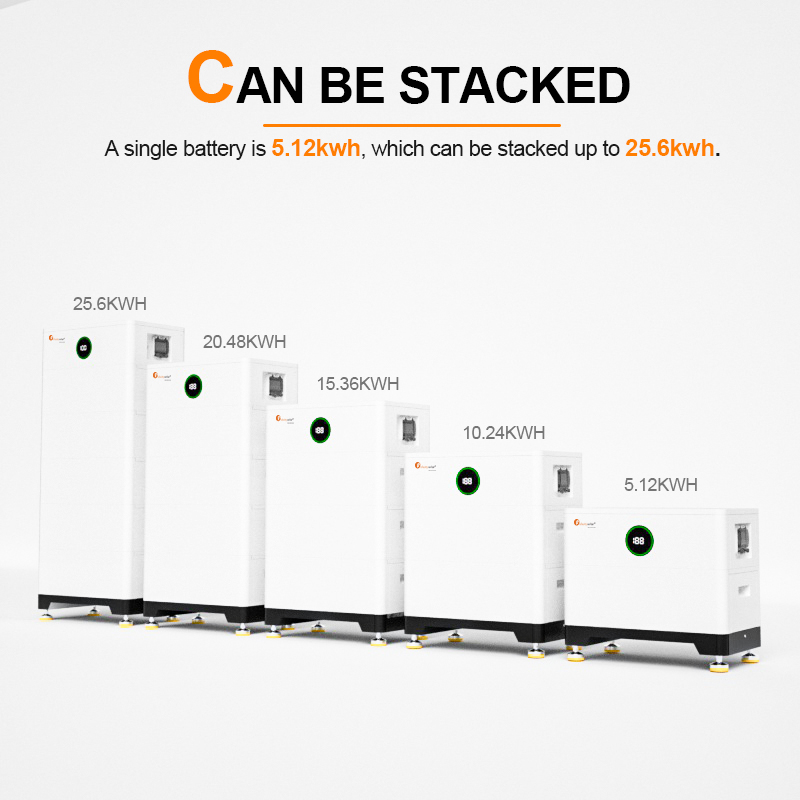

Thông số kỹ thuật cho Hệ thống Pin
HỆ THỐNG PIN
HVC 5.1
HVC 10.2
HVC 15.4
HVC 20.5
HVC 25.6
Mô-đun pin
HVC-BMU (5,12kwh, 102,4V)
Số lượng mô-đun
1
2
3
4
5
Tổng năng lượng [Kwh]
5.12
10.24
15.36
20,48
25,6
Năng lượng sử dụng [kWh] (90%DOD)
4.6
9.2
13,8
18.4
23
Điện áp danh định [V]
102,4
204,8
307,2
409,6
512
Điện áp sạc tối đa [V]
115,2
230,4
345,6
460,8
576
Điện áp xả tối thiểu [V]
96
192
288
384
480
Cân nặng [Kg]
51
102
153
204
255

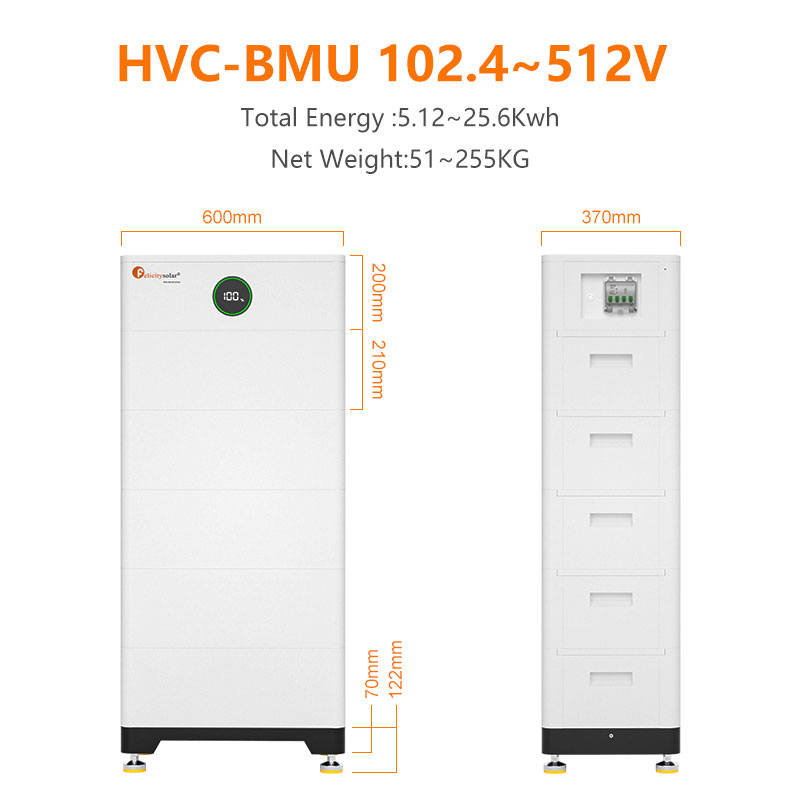

Kích thước [Rộng x Sâu x Cao, mm]
600/370/(322+210xB)
Dòng điện sạc tối đa [A]
30
Dòng điện xả tối đa [A]
30
Giao tiếp
CAN, R485
Xếp hạng bảo vệ vỏ bọc
IP65
Phạm vi nhiệt độ làm việc [℃]
-10~50
Các loại pin được trang bị nhiều hệ thống bảo vệ để đảm bảo hệ thống hoạt động an toàn.
Một số hệ thống bảo vệ bao gồm:
• Bảo vệ giao diện biến tần: Quá áp, Quá dòng, Ngắn mạch ngoài, Đảo cực, Đất
Lỗi, Quá nhiệt, Dòng điện dồn dập.
• Bảo vệ pin: Ngắn mạch bên trong, Quá áp, quá dòng, quá nhiệt, Dưới điện áp Pin
hệ thống chứa Giao diện sau để cho phép kết nối và hoạt động hiệu quả
Yêu cầu báo giá
1. Làm thế nào để chọn biến tần phù hợp?
Nếu tải của bạn là tải điện trở, chẳng hạn như bóng đèn, bạn có thể chọn biến tần sóng biến đổi. Tuy nhiên, nếu tải là tải cảm ứng và tải điện dung, chúng tôi khuyên bạn nên sử dụng biến tần sóng sin chuẩn.
2. Làm thế nào để chọn kích thước của biến tần?
Nhu cầu điện của các loại tải khác nhau là khác nhau. Bạn có thể xem giá trị công suất tải để xác định công suất của bộ biến tần.
3. Làm thế nào để tính toán tải giờ làm việc yêu cầu cấu hình kích thước pin?
Chúng ta thường có một công thức để tính toán, nhưng nó không chính xác 100%, vì còn phụ thuộc vào tình trạng của pin, pin cũ có một số hao hụt, vì vậy đây chỉ là giá trị tham khảo:
Giờ làm việc = dung lượng pin * điện áp pin * 0,8/công suất tải (H= AH*V*0,8/W)
