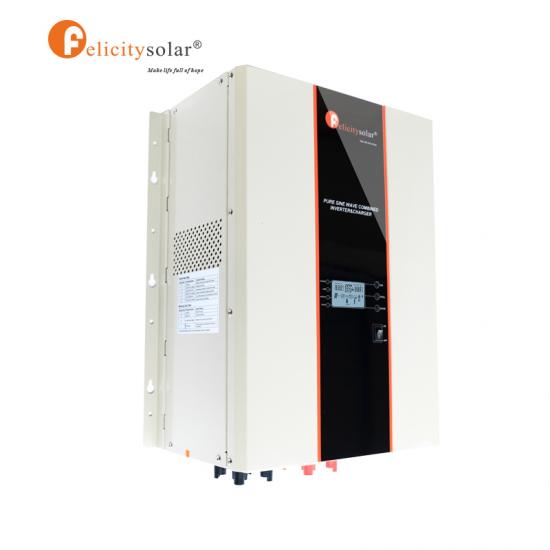

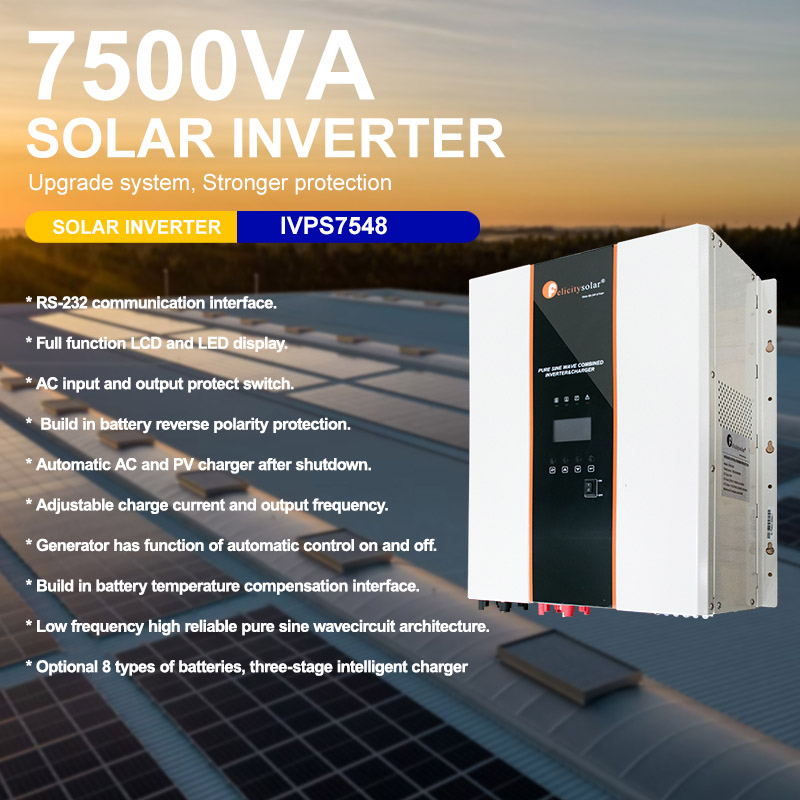

Giới thiệu sản phẩm

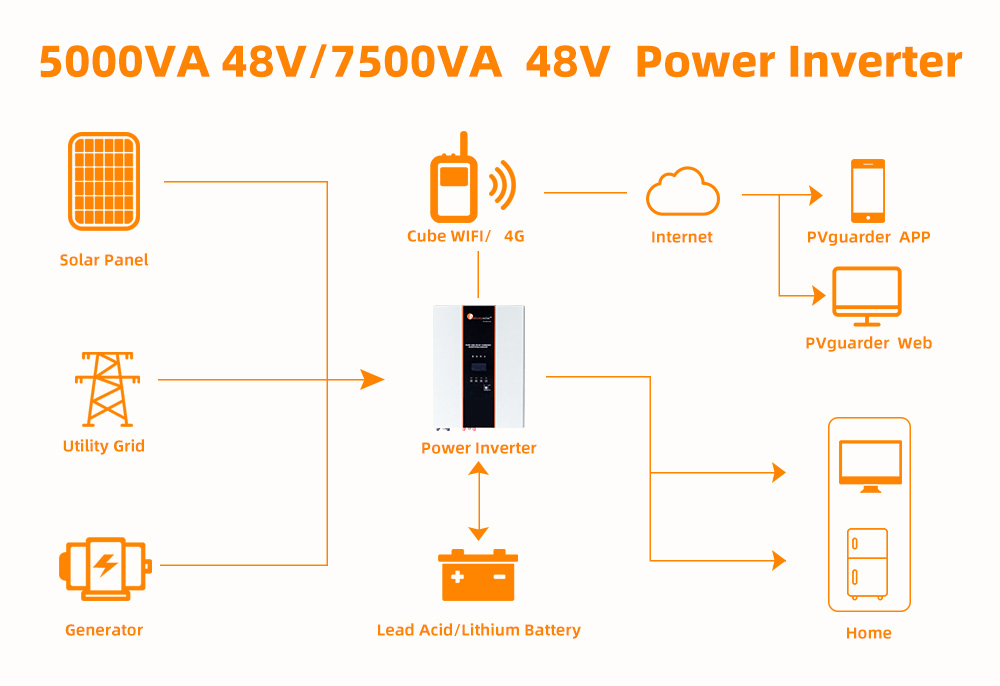

Biến tần năng lượng mặt trời, hay bộ chuyển đổi, hoặc biến tần PV, chuyển đổi đầu ra DC biến thiên của tấm pin mặt trời quang điện (PV) thành dòng điện xoay chiều (AC) có tần số điện lưới, có thể sử dụng ngoài lưới điện. Đây là sự cân bằng quan trọng giữa hệ thống và các thành phần trong hệ thống điện mặt trời, cho phép sử dụng các thiết bị chạy bằng nguồn AC thông thường.
Lợi thế:
1. Bảo vệ an toàn cá nhân
2. Bù nhiệt độ, bảo vệ pin
3. Bảo vệ pin quá tải, xả quá mức
4. Biến tần bảo vệ quá tải, ngắn mạch đầu ra
5. Bảo vệ quá nhiệt
6. Bảo vệ chuyển vị
7. Bảo vệ quá dòng đầu vào, đầu ra AC
8. Bảo vệ ngắn mạch sạc
Tờ ngày
| Biến tần năng lượng mặt trời IVPS | |||||||||||||||||
| Người mẫu | 7548 | ||||||||||||||||
| 7500VA | |||||||||||||||||
| Công suất đầu ra định mức (W) | 7500va/60000w | ||||||||||||||||
| Điện áp đầu vào DC định mức | 48v | ||||||||||||||||
| Thông số kỹ thuật chế độ sạc và đường dây TRÊN | |||||||||||||||||
| Điện áp đầu vào định mức | 220Vac | ||||||||||||||||
| Ngắt kết nối đường dây thấp | 90Vac±7Vac | ||||||||||||||||
| Dải đầu vào AC kết nối lại đường dây thấp | 100Vac±7Vac | ||||||||||||||||
| Ngắt kết nối đường cao tốc | 280Vac±7Vac | ||||||||||||||||
| Kết nối lại High Line | 270Vac±7Vac | ||||||||||||||||
| Dạng sóng điện áp đầu ra | Giống như dạng sóng đầu vào | ||||||||||||||||
| Hiệu suất (Chế độ dòng) | ≥95%(Tải định mức R và pin được sạc đầy) | ||||||||||||||||
| Xếp hạng công tắc chuyển mạch | Dòng điện xoay chiều 40A | ||||||||||||||||
| Thời gian chuyển đổi (AC sang DC) | 15ms (điển hình) | ||||||||||||||||
| Thời gian chuyển đổi (DC sang AC) | 15ms (điển hình) | ||||||||||||||||
| Đi qua không cần pin | Đúng | ||||||||||||||||
| Dòng điện quá tải đầu vào | Dòng điện xoay chiều 40A | ||||||||||||||||
| Điện áp đầu ra định mức | Tùy thuộc vào loại pin | ||||||||||||||||
| Điện áp sạc tối đa | DC40A | ||||||||||||||||
| Điều chỉnh dòng điện tích | Dòng điện sạc có thể điều chỉnh: 0A, 10A, 20A, 30A, 40A | ||||||||||||||||
| Kích thước máy cắt | Tùy thuộc vào loại pin hoặc Tự xác định | ||||||||||||||||
| Bảo vệ quá tải | Đúng | ||||||||||||||||
| Thuật toán | ĐHĐCĐ | ||||||||||||||||
| Lụt | |||||||||||||||||
| Bản thân | |||||||||||||||||
| Thông số kỹ thuật chế độ biến tần | |||||||||||||||||
| Dạng sóng điện áp đầu ra | Sóng sin chuẩn | ||||||||||||||||
| Nhà máy điện | 1 | ||||||||||||||||
| Điện áp đầu ra danh nghĩa | 220Vac±5% | ||||||||||||||||
| Tần số đầu ra danh nghĩa (Hz) | 50±0.3Hz/60±0.3Hz (có thể điều chỉnh) | ||||||||||||||||
| Bảo vệ quá tải (SMPS) | 60 giây @ ≥150% tải; 120 giây @ 105%-150% tải | ||||||||||||||||
| Xếp hạng đột biến | Công suất định mức 2* trong 5 giây | ||||||||||||||||
| Có khả năng khởi động điện | Đúng | ||||||||||||||||
| Bảo vệ ngắn mạch đầu ra | Đúng | ||||||||||||||||
| Dòng điện quá tải đầu ra | Dòng điện xoay chiều 40A | ||||||||||||||||
| Điện áp đầu vào DC danh nghĩa | 48Vdc | ||||||||||||||||
| Báo động pin yếu | 11,5V/23V/46Vdc@tải <50%; 11V/22V/44Vdc@tải>=50% | ||||||||||||||||
| Thấp Phục hồi pin | 11,75V/23,5V/47Vdc@tải <50%;11,5V/23V/46Vdc@tải>=50% | ||||||||||||||||
| Tắt đầu vào DC thấp | 10,75V/21,5V/43Vdc@tải <50%;10,5V/21V/42Vdc@tải>=50% | ||||||||||||||||
| Báo động và lỗi đầu vào DC cao | 15,75Vdc±0,4/31,50Vdc±0,4V/63Vdc±0,4V | ||||||||||||||||
| Phục hồi đầu vào DC cao | 15,5Vdc±0,4/31,0Vdc±0,4V/62Vdc±0,4V | ||||||||||||||||
| Hoạt động Ôn đới | 0 ℃ đến 40 ℃ | ||||||||||||||||
| Phạm vi lưu trữ ôn đới | -15 ℃ -60 ℃ | ||||||||||||||||
| Kích thước (mm) | 765*329*298mm | ||||||||||||||||

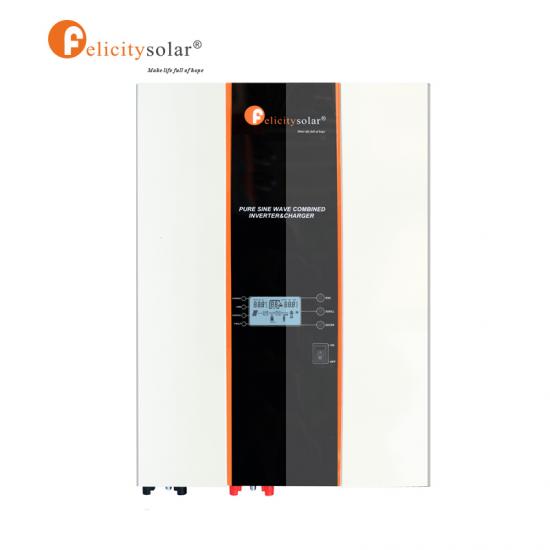

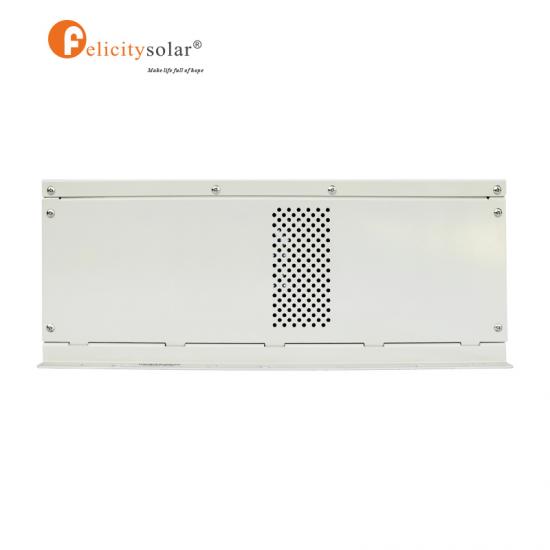

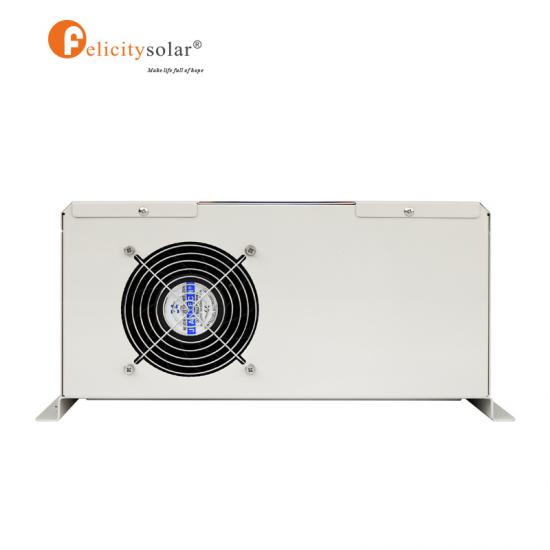

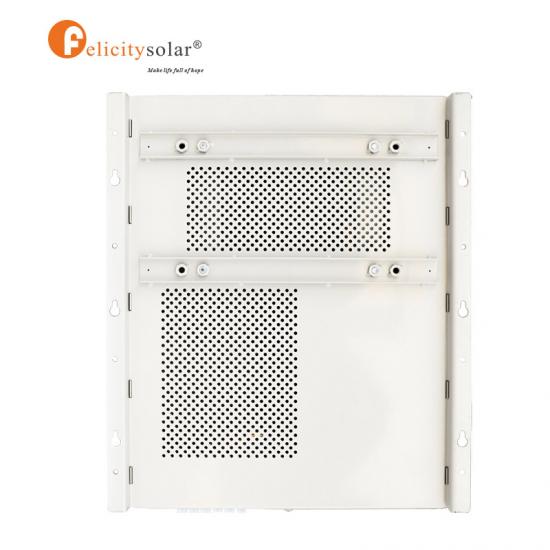

Chi tiết sản phẩm
Công nghệ R&D
Quy trình cài đặt:
1. Đảm bảo điện áp DC của biến tần phù hợp với điện áp của pin.

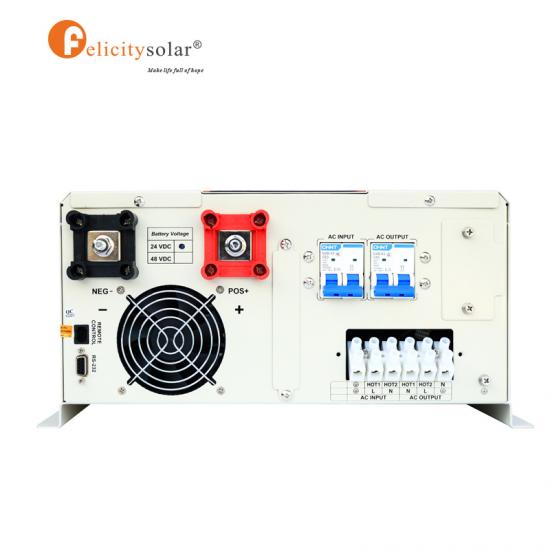

2. Đảm bảo cực dương (màu đỏ) của biến tần kết nối với cực dương (màu đỏ) của ắc quy và cực âm (màu đen) của biến tần kết nối với cực âm (màu đen) của ắc quy, sau đó siết chặt vít.
3. Bật biến tần và kiểm tra xem nó có tốt không, nếu tốt thì tắt.
4. Kết nối với nguồn điện AC/dây nối đất, bật biến tần và xem nó có hoạt động bình thường không (sạc pin, hiển thị dòng điện sạc), nếu hoạt động bình thường, hãy tắt biến tần.
5. Kết nối với dây tải/đất và bật biến tần (Tự động tiết kiệm điện hoặc Tắt tiết kiệm điện).
6. Bật Tải.
